경동나비엔 스테인리스 디럭스 LST-13KD

보일러 / 기름식 / 일반보일러 / 60㎡(18평형) / 난방출력:15,000kcal / 실내난방 / 온돌난방 / 예약난방 / 온수출력:15,000kcal / 스테인리스열교환기 / 안전장치 / 동파방지 / 연료소비량: 1.98L / 불착화차단장치 / 정전보상기능 / 응급운전 / 과열시기기작동자동중단 / 자가진단기능



//-----------------------------------------------------------------------------


LST-13KD - 분배기 내장
LST-13KC - 분배기 내장 안됨
LFA-13KD

LST-13KD : 95.9㎡(29평형) (60㎡ 18평) / 난방출력 : 15,000kcal  / 연료소비량: 1.98L
LST-17KD : 119.0㎡(35평형) (86㎡ 26평) / 난방출력 : 17,000kcal  / 연료소비량: 2.15L
LST-20KD : 135.5㎡(40평형) (132㎡ 40평) / 난방출력 : 20,500kcal  / 연료소비량: 2.72L
LST-25KD : 171.9㎡(51평형) (165㎡ 50평) / 난방출력 : 26,000kcal  / 연료소비량: 3.42L



//-----------------------------------------------------------------------------

매뉴얼

www.kdnavien.co.kr/guide/catalog

사용설명서_기름보일러_디럭스(LST,LFA KD-KC)_181207.pdf
8.51MB

출력 - 62,802 kJ/h (1500kcal/h)

//

실내온도조절기 이상코드 (점검, 에러 코드)

모델명 : 나비엔 LST-13/17/20/25KD,

나비엔 LST-13/17/20KC, 나비엔 LFA-11/13/17/20/25KD

코드 현상 원인
02 저수위 (물보충) 보일러 관체내 난방수가 부족한 경우를 표시합니다.
03 불착화 보일러가 점화되지 않은 상태를 표시합니다.
04 의사화염 전자펌프가 작동 하기 전에 화염감지기에서 화염을 감지했을 경우를 표시합니다.
05 난방센서 단선 온도센서가 단선된 경우에 표시합니다.
06 난방센서 쇼트 온도센서가 쇼트된 경우에 표시합니다.
11 수위봉이상 고수위 ON, 저수위 OFF시 수위봉 이상을 표시합니다.
    - 조치 : (시스턴) 물탱크내 이물질 제거
수위 감지 센서 청소
12 연소 중 실화 연소 중 공기부족등으로 인해 화염이 꺼지는 경우를 표시합니다.
16 바이메탈 과열 난방수온도가 95°C가 넘었을 때 과열방지기에서 과열이 감지된 상태를 표시합니다.



//-----------------------------------------------------------------------------

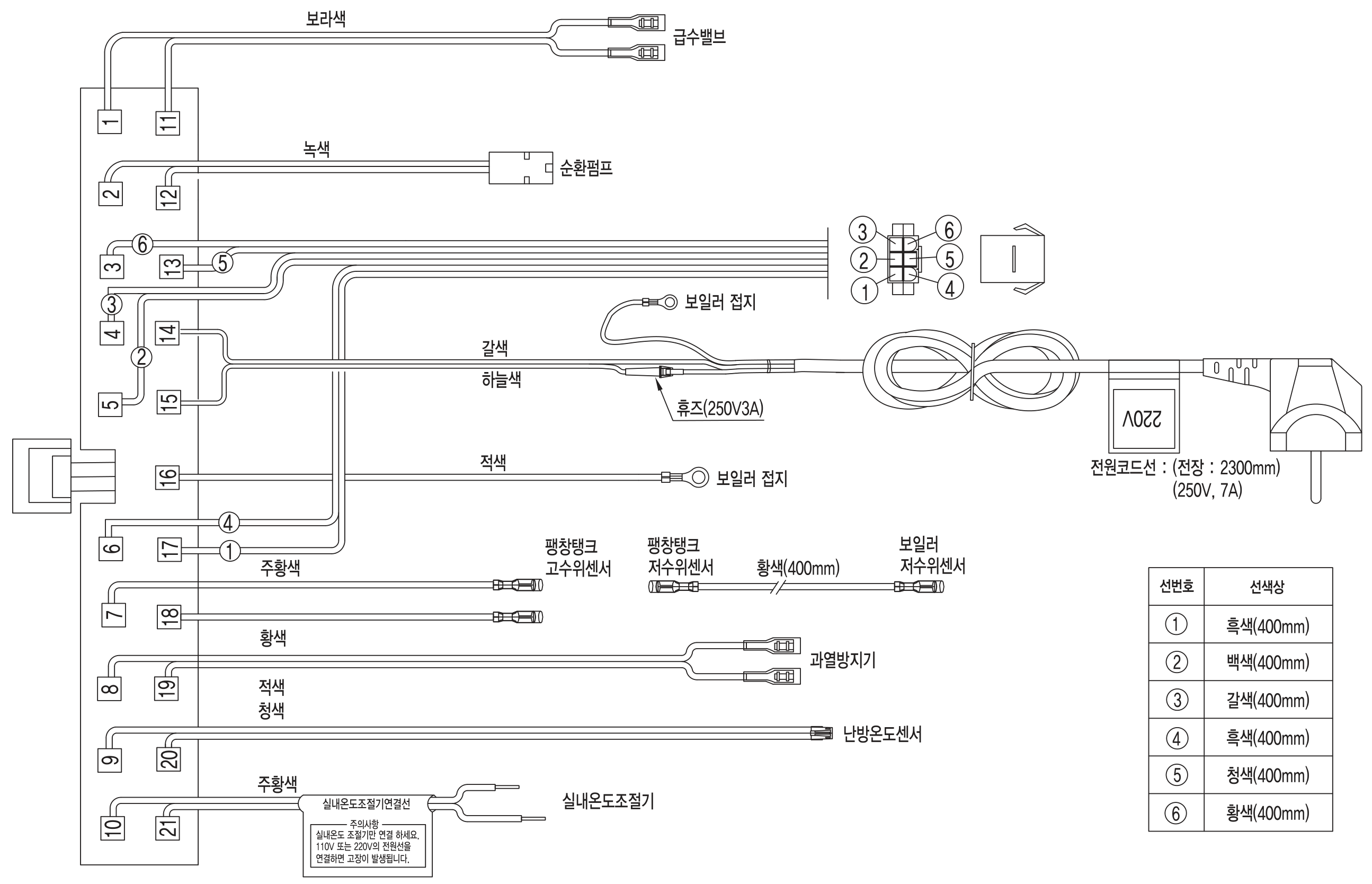

전기배선도

나비엔 LST-13KD /17/20/25KD

LST-13/17/20KC

LFA-11/13/17/20/25KD





//

//-------------------------------------

린나이,경동보일러고장,응급조치
경동 보일러고장 에러코드

https://m.blog.naver.com/sang4734/10137459041
